Ticari Asansör Kurulum Standartları: Planlama, Uyumluluk ve Tasarım Kılavuzu

Başarılı Bir Ticari Asansör Kurulumunu Ne Tanımlar?

Ticari bir asansör kurulumu, ne kadar hızlı hareket ettiğine göre değil, günlük işletme baskısı altında ne kadar tutarlı performans gösterdiğine göre değerlendirilir. Ofis kuleleri, perakende merkezleri, hastaneler ve karma kullanımlı projelerin her biri, dikey ulaşım konusunda farklı talepler doğurur, ancak temeldeki planlama disiplini aynıdır: inşaat başlamadan önce ekipman özelliklerini bina trafik düzenleri, yapısal kısıtlamalar ve düzenleyici yükümlülüklerle eşleştirin.

Tesis sahipleri genellikle tek bir asansör kurulumunda kaç disiplinin kesiştiğini hafife alıyor. Yapı mühendisleri asansör boşluğu yüklemesini belirler, elektrik ekipleri güç beslemelerini boyutlandırır, mimarlar lobi açıklıklarını koordine eder ve kanun görevlileri can güvenliği sistemlerini inceler. İyi planlanmış yolcu asansörü proje bunları sıralı aktarımlar yerine paralel iş akışları olarak ele alır, bu da yeniden çalışmayı azaltır ve denetim döngülerini kısaltır.

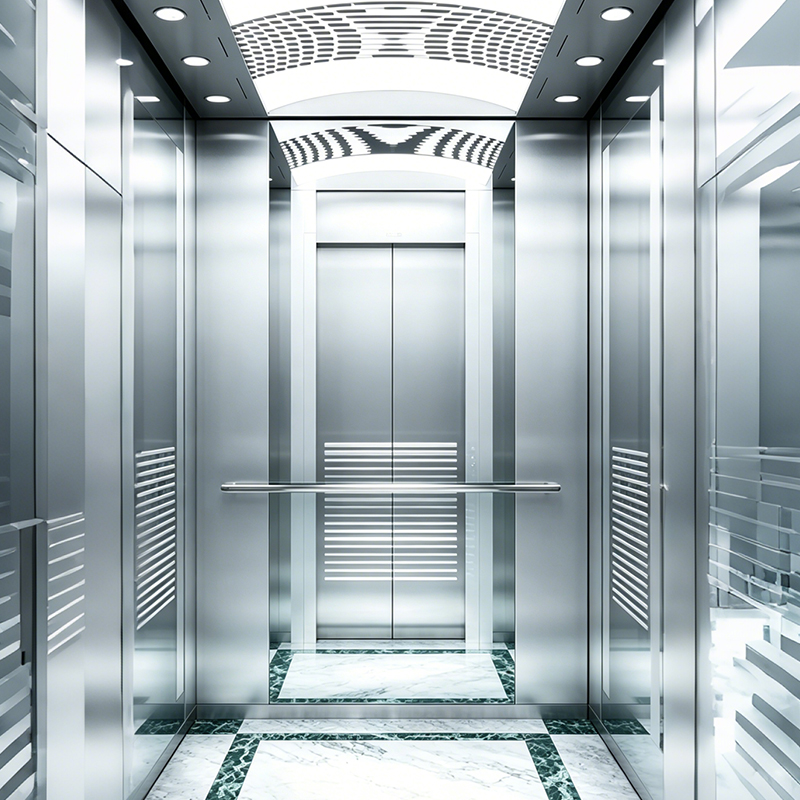

Commercial elevator cab interior in a modern building

Ticari Asansör Projeleri için Temel Planlama Kategorileri

Proje ekipleri, ekipmanı seçmeden önce genellikle hem maliyeti hem de kurallara uygunluğu belirleyen beş kategoriyi değerlendirir. Şematik tasarım aşamasında bu kategorilerden herhangi birinin atlanması, inşaat sırasında değişiklik emirlerinin en yaygın nedenlerinden biridir.

Planlama Kategorisi	Birincil Husus	Tipik Paydaş
Trafik Analizi	Maksimum yolcu yükü ve sevk aralığı hedefleri	Dikey taşıma danışmanı
Asansör Deliği Yapısı	Çukur derinliği, üstten açıklık, şaft duvarı derecelendirmesi	Yapı mühendisi
Güç ve Kontroller	Makine dairesiz ve çekiş tahriki gereksinimleri	Elektrik mühendisi
Erişilebilirlik	Kabin boyutları, kontrol yüksekliği, tabelalar	Kod danışmanı
Can Güvenliği	Yangına dayanıklı kapılar, duman algılama, geri çağırma işlemi	Yangından korunma mühendisi

Her kategori diğerleriyle etkileşime girer. Örneğin, çukur derinliğini azaltma kararı tampon seçimini etkiler ve bu da belirlenebilecek tahrik sisteminin tipini etkiler. Asansör danışmanlarının genellikle bina kabuğunun tamamlanmasından sonra değil, erken şematik tasarım sırasında devreye girmelerinin nedeni budur.

Çukursuz Asansör Ticari Sistemleri: Ne Zaman ve Neden Belirtilir?

Çukursuz bir asansör ticari konfigürasyonu, en alt sahanlığın altındaki girintili çukuru ortadan kaldırır veya önemli ölçüde azaltır. Bu yaklaşım sıklıkla yenileme projelerinde, az katlı ticari binalarda veya kazının ana kaya, yeraltı suyu veya mevcut temeller nedeniyle kısıtlandığı alanlarda belirtilmektedir.

Çukursuz Konfigürasyonlar için Yaygın Senaryolar

Döşeme kazısının pratik olmadığı mevcut binalardaki güçlendirme projeleri
Aksi takdirde sürekli çukur drenajı gerektirecek yüksek su tablasına sahip alanlar
Tam çukur derinliğinin yapısal olarak gerekçelendirilmediği, iki ila dört katlı alçak yapılar
Kazıların kritik yolu uzatacağı sıkıştırılmış inşaat programlarına sahip projeler

Değerlendirilecek Takaslar

Çukursuz tasarım kazı maliyetini ve inşaat süresini azaltırken, sürüş kalitesi ayarını sınırlayabilir ve araç için mevcut tampon strokunu azaltabilir. Belirleyiciler genellikle bu kararı kesinleştirmeden önce yalnızca kurulum maliyetini değil, toplam yaşam döngüsü maliyetini de karşılaştırır. Teknisyenler en alt kattaki daha sığ bir servis alanıyla çalıştığından bakım erişimi de farklılık gösterir.

Çukursuz konfigürasyonlar bir kısayol değil, yapısal bir uzlaşmadır. Karar, ekipman tedarikçisi tarafından tek taraflı olarak verilmemeli, yapı mühendisinin imzasıyla birlikte belgelenmelidir.

Asansör Boyutları ve ADA Erişilebilirlik Gereksinimleri

Asansör boyutları ve gereksinimleri, kabin boyutunu, kapı açık genişliğini, kontrollerin yerleşimini ve zemin belirleme tabelalarını yönetir. Bu rakamlar isteğe bağlı tasarım tercihleri değildir; bunlar yolcu güvenliği ve eşit erişime bağlı minimum eşiklerdir.

Öğe	Minimum Gereksinim	Notlar
Kapı Açık Genişliği	32 inç	Kapı 90 derece açıkken ölçülmüştür
Kabin Derinliği (Ortadan Açılan Kapı)	51 inç	Tekerlekli sandalye dönüş açıklığına izin verir
Kabin Genişliği	68 inç	Merkezi açılış konfigürasyonları için geçerlidir
Kontrol Paneli Yüksekliği	maksimum 48 inç	En yüksek çalıştırılabilir kontrole kadar ölçüldü
Kat Tanımlama Tabelası	Yükseltilmiş karakterler ve braille	Her iki kapı pervazına da konumlandırılmıştır

Yerel yargı mercileri, özellikle sedye boyutunda kabinlerin zorunlu olduğu hastaneler ve yaşlılar yaşam tesisleri için federal temel çizgiden daha katı boyut gereklilikleri uygulayabilir. Asansör kuyusu inşaatından sonra kabin boyutlarının yenilenmesi yıkıcı ve pahalı olduğundan, tasarım ekipleri yerel değişiklikleri erkenden onaylamalıdır.

Asansör Yangın Kapısı Gereksinimleri ve Can Güvenliği Uyumluluğu

Asansör yangın kapısı, dikey taşıma sistemindeki en sıkı düzenlenen bileşenlerden biridir çünkü asansör boşluğunu katlar arasında duman ve yangın yoluna dönüşmekten korur. Yangına dayanıklı asansör boşluğu kapıları genellikle en az bir buçuk saatlik bir derecelendirmeye sahiptir ve bu, çevredeki kuyu duvarının yangına dayanıklılık derecesine uygundur.

Temel Yangın Kapısı Uyumluluk Noktaları

Asansör boşluğu kapı tertibatları, şaft muhafazasının yangına dayanıklılık derecesine uygun olmalıdır
Yangın geri çağırma operasyonu, duman dedektörünün etkinleştirilmesi üzerine arabaları belirlenmiş bir iniş alanına geri döndürmelidir
Kapıyı yeniden açma cihazları, yangın hizmeti çalışma moduna müdahale etmemelidir
Yıllık test ve sertifikasyon kayıtları saklanmalı ve incelemeye hazır olmalıdır

Genellikle geri çağırma modu olarak adlandırılan itfaiye hizmeti operasyonu, standart yolcu operasyonundan ayrı olarak test edilir. Denetçiler, lobideki, makine dairesindeki ve asansör boşluğundaki duman dedektörlerinin geri çağırma sırasını doğru şekilde tetiklediğini ve asansörün aktif duman koşullarını gösteren bir katta durmadığını doğruluyor.

Kurulum Süreci: Saha Araştırmasından Nihai Sertifikasyona Kadar

Ticari bir asansör kurulumunun kurulum sırası, her aşamanın süresi projenin karmaşıklığına göre değişse de, bina tipinden bağımsız olarak tutarlı bir yapıyı takip eder.

Nihai sertifikasyon adımı, hem mekanik güvenlik denetimini hem de yangın geri çağırma, acil durum iletişimi ve erişilebilirlik özelliklerinin işlevsel testini içerir. Pek çok yargı bölgesi, asansörün kamuya açık hale getirilmesinden önce lisanslı bir üçüncü taraf denetçinin bu teste şahit olmasını şart koşuyor.

Bina Erişilebilirlik Düzenlemeleri ve Sürekli Uyum

Bina erişilebilirliği düzenlemeleri ilk sertifikasyonla bitmiyor. Asansörler periyodik olarak yeniden incelemeye tabidir ve kabinde, kontrollerde veya kapı donanımında yapılacak herhangi bir değişiklik uyumluluk incelemesini tetikleyebilir.

Uyumluluk Faaliyeti	Tipik Frekans
Rutin mekanik muayene	Yıllık
İtfaiye hizmeti geri çağırma testi	Yıllık or per local code
Tam yük güvenlik testi	Her 3 ila 5 yılda bir, yargı yetkisine bağlıdır
Erişilebilirlik signage audit	Herhangi bir kabin modifikasyonunda

Belgelenmiş bir denetim geçmişine sahip olan tesis yöneticileri, kod güncellemeleri sırasında genellikle daha kısa aksama süreleri yaşarlar; çünkü denetçiler hangi bileşenlerin halihazırda mevcut standartlara göre incelendiğini hızlı bir şekilde doğrulayabilirler.

Yüksek Trafikli Yolcu Asansörü Projeleri için Pratik Hususlar

Toplu taşıma merkezleri, stadyumlar ve büyük ofis kampüsleri gibi trafiğin yoğun olduğu binalar, sevkiyat verimliliği konusunda ek talepler doğurur. Doğru grup kontrol stratejisini seçmek genellikle daha hızlı bir bireysel arabayı seçmekten daha etkilidir.

Grup sevk algoritmaları, ortalama bekleme süresini tek başına araç hızını artırmaktan daha etkili bir şekilde azaltır
Hedef sevk sistemleri yoğun yoğun dönemlerin olduğu binalarda ortalama yolculuk süresini azaltabilir
Kabin kaplama malzemeleri yalnızca görünümü değil, yüksek çevrimli ortamlarda aşınma direncini de hesaba katmalıdır
Yedekli güç beslemeleri, hizmet bakım pencereleri sırasında hizmet kesintilerini azaltır

Orijinal tasarım sırasında yapılan dağıtım varsayımları artık gerçek kullanımı yansıtmayabileceğinden, bir binanın doluluk sınıflandırması değiştiğinde trafik analizi yeniden gözden geçirilmelidir.

Sıkça Sorulan Sorular

S1: Çukursuz asansör ticari sistemi ile standart çukur tasarımı arasındaki fark nedir?

Çukursuz bir sistem, en alt sahanlığın altındaki kazılan alanı azaltır veya ortadan kaldırır; bu da inşaat maliyetini ve süresini azaltır, ancak tam çukur tasarımına kıyasla tampon strokunu ve sürüş ayarlama seçeneklerini sınırlayabilir.

S2: Denetim sırasında asansör boyutları ve gereksinimleri nasıl doğrulanır?

Denetçiler kapının net genişliğini, kabin iç boyutlarını, kontrol paneli yüksekliğini ve tabela yerleşimini geçerli kod sürümüne göre ölçer ve ardından bulguları onaylı mimari çizimlerle karşılaştırır.

S3: Asansör yangın kapısı testi neden standart bakımdan ayrı olarak yapılıyor?

Yangın kapısı ve geri çağırma testi, rutin bakım sırasında kontrol edilen mekanik aşınma öğelerinden farklı olan duman dedektörü tepkisi ve belirlenen kata otomatik geri dönüş gibi can güvenliği işlevlerini doğrular.

S4: Ticari bir asansör kurulum projesinde asansör planlaması ne kadar erken başlamalıdır?

Asansör kuyusu boyutları, yapısal yükleme ve güç gereksinimleri, daha sonra değiştirilmesi maliyetli olan mimari ve yapısal kararları etkilediğinden, planlama şematik tasarım sırasında başlamalıdır.

S5: Bina erişilebilirlik düzenlemeleri yenileme projelerine farklı şekilde mi uygulanıyor?

Yenileme projeleri genellikle değişiklik sırasında geçerli olan kod sürümüne tabidir ve bazı yargı bölgeleri, tam uyumun teknik olarak mümkün olmadığı durumlarda sınırlı istisnalara izin verir, ancak bu istisnalar belgelenmiş gerekçeler gerektirir.
